气垫搬运车结构示意图
发布时间:2013-04-22 08:39:00 最后更新: 2017-10-30 03:25:27 点击:31777次

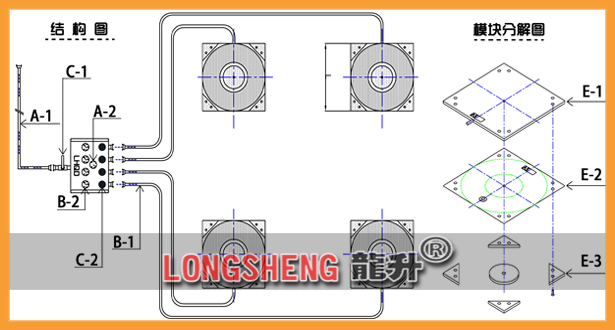

| 气垫搬运车成套结构图 | 气垫搬运车模块部件明细 | ||||
| 序号 | 部件名称 | 数量 | 序号 | 部件名称 | 数量 |
| A-1 | 主气管 | 1根 | E-1 | 承载面板 | 1件 |
| A-2 | 主气源压力表 | 1块 | E-2 | 气囊组件 | 1块 |
| B-1 | 副气管 | 4根 | E-3 | 橡胶支撑块 | 1组 |
| B-2 | 副气管压力表 | 4根 | |||
| C-1 | 主气源开关 | 1个 | |||
| C-2 | 副气源调阀 | 4个 | |||
